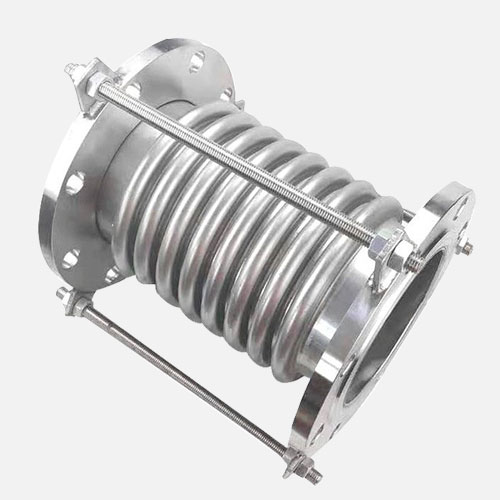

不銹鋼波紋補償器

【產品型號】: JDZ

【通 徑】: DN50-DN300

【公稱壓力】: 150LB/PN16

【適用溫度】: -20℃~350℃

【適用介質】: 水、油、汽等

【閥體材質】: 不銹鋼

咨詢熱線:

13821179269(微信同號)
更新時間:2022-11-04 10:14:04

產品優點

  • 主體材質達標

    主體材質化學成分和力學性能完全符合國家標準;

  • 焊接牢固

    所有焊接均為滿焊,確保密封性;

  • 法蘭強度高

    法蘭均采模鍛生產,晶體組織細密,強度高,不會出現晶粒大或不均,硬化裂紋現象;

  • 限位拉桿保護

    加裝限位拉桿,保護不銹鋼波。

產品介紹

波紋補償器是現在管道中經常使用的補償元件之一。它主要利用其工作主體不銹鋼波紋管的有效伸縮變形,以吸收管道由熱脹冷縮等原因而產生的尺寸變化,或補償管道的軸向、橫向和角向位移。

產品參數

不銹鋼波紋補償器
名稱 設計及制造 試壓標準 法蘭標準
參照標準 GB/T 12777 GB/T 12777 GB/T 9113
ASME B16.5

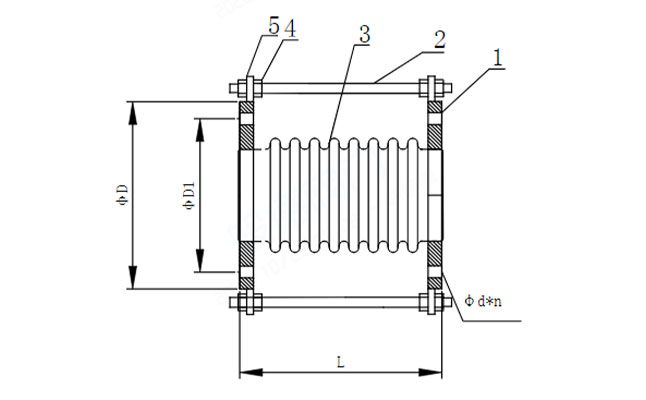

名稱 1-法蘭 2-拉桿 3-波紋管
材質及說明 Q235 Q235 304
DN NPS L ΦD ΦD1 n-Φd
50 2'' 170 150 120.5 4-18
65 2  1/2'' 180 180 139.5 4-18
80 3'' 200 190 152.5 4-18
100 4'' 220 230 190.5 8-18
125 5'' 280 255 216 8-22
150 6'' 280 280 241.5 8-22
200 8'' 340 345 298.5 8-22
250 10'' 400 405 362 12-26
300 12'' 420 485 432 12-26
以上信息僅供參考,般德閥門保留更新最新設計的權利,如有疑問請您聯系在線客服。
