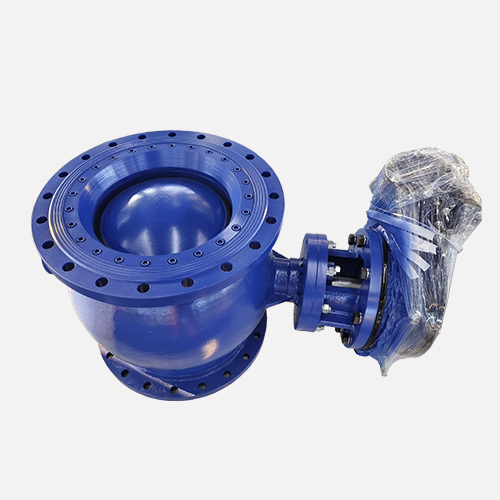

PQ340F/H/Y-16C偏心半球閥

【產品型號】: PQ340F/H/Y-16C

【通 徑】: DN50-DN2000

【公稱壓力】: PN10/16

【適用溫度】: -20℃~350℃

【適用介質】: 水、油、汽等

【閥體材質】: 鑄鋼/不銹鋼

應用領域:

咨詢熱線:

13821179269(微信同號)
首頁 > 產品 > 其他閥門 > 球閥
更新時間:2024-05-14 17:13:55

產品優點

  • 外觀精細

    閥體為精密鑄造閥體,二次拋丸處理、外觀精細,材質達標

  • 外觀精細

    內件數控精密設備加工,保證精度

  • 球體耐磨

    球體堆焊硬質合金,增強耐磨性

  • 閥座可選

    閥座可以根據工況選擇四氟軟密封或金屬硬密封

  • 粉沫涂裝

    閥體采用粉沫環氧樹脂靜電涂裝,噴涂厚度達到250μm,有效防止閥體與介質接觸造成的腐蝕與生銹

  • 粉沫涂裝

    每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

偏心半球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格,可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

產品參數

PQ340F/H/Y-16C偏心半球閥
其他可選配置 名稱 閥體 閥座密封 球體 閥桿 驅動
材質及說明 WCB/CF3M/CF8/ CF8M 13Cr/鎳合金/司太立合金/PTFE 201/304/氮化/鍍鉻 2Cr13/304/316/316L 手動/蝸輪/氣動/電動
名稱 設計及制造 結構長度 試壓標準 法蘭標準
參照標準 GB/T 26146 GB/T 12221 GB/T 13927 GB/T 9113

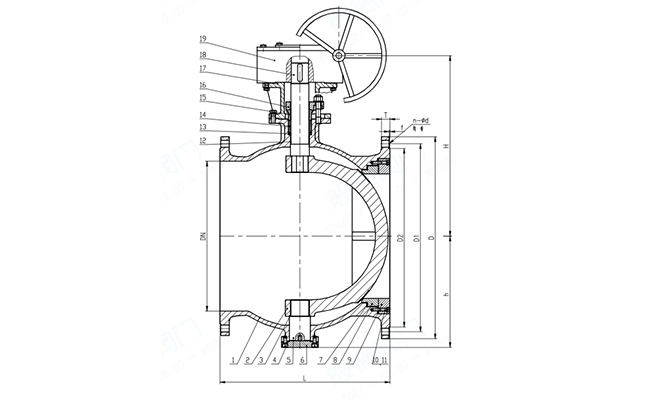

名稱 1-閥體 2-球體 8-閥座 18-閥桿
材質及說明 WCB WCB+堆焊合金 A105 2Cr13
DN NPS L ΦD ΦD1 ΦD2 n-Φd
50 2'' 178 165 125 102 4-18
65 2  1/2'' 190 185 145 122 4-18
80 3'' 203 200 160 138 8-18
100 4'' 229 220 180 158 8-18
125 5'' 254 250 210 188 8-18
150 6'' 267 285 240 212 8-22
200 8'' 292 340 295 268 12-22
250 10'' 330 405 355 320 12-26
300 12'' 356 460 410 378 12-26
350 14'' 450 520 470 438 16-26
400 16'' 530 580 525 490 16-30
450 18'' 580 640 585 550 20-30
500 20'' 660 715 650 610 20-33
600 24'' 680 840 770 725 20-36
700 28'' 900 910 840 795 24-36
800 32'' 1000 1025 950 900 24-39
900 36'' 1100 1125 1050 1000 28-39
1000 40'' 1200 1255 1170 1115 28-42
以上信息僅供參考,般德閥門保留更新最新設計的權利,如有疑問請您聯系在線客服。
